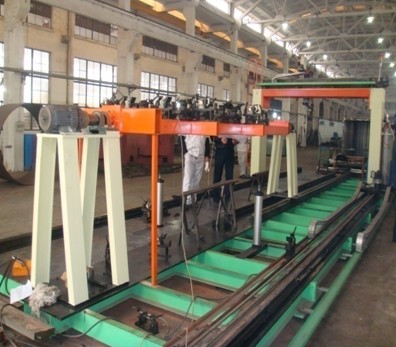

特种运马车辆底盘自动化焊接专机

文章来源:     发布时间:2010-08-26

一、应用场合
 对于主体由方管和角钢构成的多为“井”字型框梁式结构的车架,采用人工装夹、焊接过程自动化和自动卸货相结合的设计方案,使得焊点多、焊缝短、有水平焊缝、角焊缝和竖直焊缝的焊接易于实现。

二、性能参数
  车架尺寸:
  长度方向最长的尺寸为8200mm,最小的尺寸为3450mm;
  宽度方向最长的尺寸为2200mm,最小的尺寸为1830mm;
  X轴方向最长行程:10m;
  Y轴方向最长行程:3.5m
  Z轴方向行程:0.8m
  翻转机构可以实现180°的翻转;
  焊枪可以实现xyz三轴方向旋转;
  焊接精度±0.5mm;
  具有焊接示教功能、断电自动记忆功能、断电保护功能、断气保护功能、缺焊丝报警功能等智能化功能。
  生产节拍:6台/天。



三、演示视频
